Mes amplificateurs et autres électroniques:
En plus de 40 ans de passion pour le son de haute
qualité,
je n'ai jamais acheté un amplificateur du commerce.
Fidèle au principe DIY (Do It Yourself), j'en ai construit
un
certain nombre, dont une bonne vingtaine à tubes. Je les ai encore pratiquement tous.
Dans le salon, une paire d'enceintes fabrication maison: 38cm TAD TL1601a dans 120 litres en bass-reflex surmonté d'un pavillon bois très inspiré du TAD TH4001, avec moteur Radian 2 pouces 950PB et tweeter Fostex T90A. Les deux évents de 110mm sont placés sous les caisses, avec un déflecteur (non visible sur les photos) qui renvoie le rayonnement des évents vers l'avant.
Ces enceintes, de qualité exceptionnelle, sont
équipées d'un filtre passif (24dB/octave sur le
grave et 12dB/octave sur le médium-aigu). Ce filtre est
déconnectable
grace à un inverseur au dos des enceintes, de façon
à pouvoir les utiliser aussi en biamplification active.
|
|
|||
|
|
Un caisson de basses du commerce (Triangle SAT3-F) apporte de façon presque indécelable juste ce qu'il faut d'extrême grave, ou plutôt apportait car avec les nouvelles enceintes, il est devenu inutile. J'en ai fait cadeau à ma fille dont les enceintes à base de large bande Supravox manquent un peu de grave.
Dans la salle home-cinéma du rez de chaussée, il y
avait une
paire d'enceintes Jensen (plans Supravox) avec un Supravox 285GMF,
pavillon polyester Supravox et moteur TAD 1 pouce TD2001. Ces moteurs,
qui étaient auparavant dans le salon (avant les Radian) ont
remplacé les chambres B&C DE25 avec lesquelles j'ai fait mes
premières armes en HR. J'ai cédé ces enceintes en
2012 pour faire de la place et pouvoir tester autre chose (baffles plan
avec 420A Altec et Heil ESS AMT1).
L'enceinte centrale est constituée d'un 21cm Supravox 215
Signature bicône sur baffle plan, et les enceintes d'effet arrière sont des Cabasse Dinghy 222 vintage.
Le caisson de graves est aussi une fabrication personnelle à
partir de HP actif et passif Peerless XLS10 alimenté par un
ampli intégré à base de deux TDA7293 en
parallèle.
Mes "sources" sont principalement constituées d'une
platine vinyle Thorens TD125, d'une Thorens TD160 avec bras
SME3009 et; au choix;
cellule Denon DL103 ou Ortofon MC15, d'une autre platine vinyle
Thorens TD160 avec bras SME série III et cellule Shure V15 type
III. Ma quatrième platine, une Thorens TD166 avec
cellules AT120E et AT95E est partie chez ma fille.
Je viens de me procurer (été 2009) une platine mythique:
la Thorens TD124. Je lui ai fait un socle digne d'elle et
l'ai équipé d'un bras Jelco SA-250 et d'une bonne cellule.
Et maintenant, début 2012, j'ai acquis une platine Garrard 401pour laquelle j'ai confectionné un socle correct et je l'ai équipée d'un bras Jelco 12 pouces.
En lecteur CD: un Onkyo DX7310 (archaïque!), trois CD Philips CD723 améliorés par mes soins (on dit "tweaké" en langage ésotérique Hi-Fi!), un Cambridge Audio Azur 640C, un antique lecteur Leedh CDF1 (identique au Microméga de même référence), et un lecteur Rega Planet. |
||
| A gauche, le PP de 6080 à peine terminé (il manque les flancs). A droite l'intégré SE300B. Quel son! |
 |
 |
 |
||||
| L'amplificateur
SE 845 Fabriqué en 2002, il a été remplacé par un nouveau modèle en août 2007 (voir plus bas) |
Platine Thorens TD160 avec bras SME3009 et
cellule MC15 Ortofon.
Derrière, l'ampli SE845 et un bloc mono SE813. |
Enceinte haut rendement. Haut-parleur de grave Supravox 285GMF et moteur B&C DE25 sur pavillon 1" Supravox. |
 |
 |
 |
||||
| Les anciennes enceintes et la (seule!) place d'écoute | Haut parleur Supravox 285GMF | Compression B&C DE25 et pavillon Supravox | ||||
| Octobre 2007: j'ai remplacé les moteurs DE25 par des TAD TD2001. Juin 2008: changement radical, les enceintes du salon passent aux 38cm avec TAD TL1601a, pavillons "clones" de TH4001 et moteurs Radian 2" 950PB (photos plus haut). |
||||||
| Le système principal - été 2011 | ||
 |
||
|
L'écran, au format 16/9, mesure 2,40m de base. Il est un peu haut, mais difficile de faire autrement... |
||
 |
||
| Les amplificateurs à tubes:
De gauche à droite, deux blocs mono SE 813 de
35W pour les HP de grave des enceintes principales, un bloc mono SE
300B pour le baffle plan central et deux blocs mono SE 300B pour les
pavillons d'aigus des enceintes principales (moteurs TAD TD2001). Le reste du matériel: Un lecteur de DVD Pioneer 575, un lecteur Philips
DVP5500, un magnétoscope classique, un processeur Rotel
RSP-1068 qui sert à sélectionner les sources
vidéo et à décoder le son 5.1 ou DTS;
il est raccordé au vidéoprojecteur Optoma H56 en
YUV avec des cables KX6 de 15 mètres qui passent au-dessus
du plafond tendu. Le vidéoprojecteur ainsi que les 9 projecteurs de diapositives sont installés à demeure dans une autre pièce derrière la pièce d'écoute, et séparée de celle-ci par un chassis vitré. De cette façon, les bruits de ventilation des appareils de projection sont inaudibles. |
 |
 |
|||
| Les projecteurs diapo et vidéo | La "cabine de projection" | |||
|
La video peut provenir du PC (DVI) ou du processeur HC (YUV) |
Le PC pilote les projecteurs de diapos et au besoin le VP |
|||
 |
 |
|||
| Les blocs mono SE 300B | Les blocs mono SE 813 (et SE 300B pour la centrale) | |||
| ( Le schéma ) | ( Le schéma ) | |||
 |
 |
|||

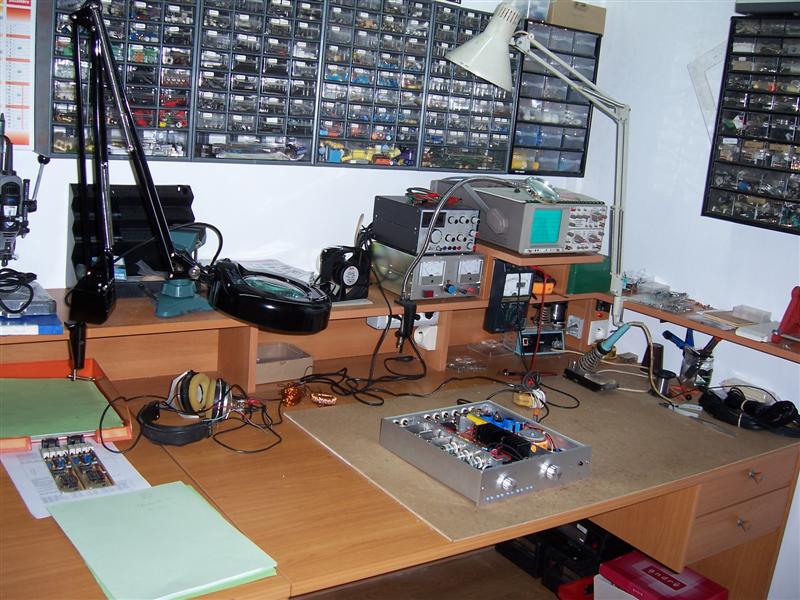

| L'atelier d'électronique | Le préamplificateur à tubes 6922 en cours de montage | |||
|
Le schéma NB: je déconseille de copier ce préampli. |
||||
 |
 |
|||
| Montage d'un ampli SE 211 stéréo (Le schéma) | Aperçu des entrailles de l'ampli SE 211 stéréo | |||
 |
 |
|||
| L'ampli SE 211 terminé | L'ampli SE 211 terminé | |||
 |
 |
|||
| Le lampemètre "maison" Un appareil indispensable. | Le préampli Phono à tubes PC900 (schéma d'Yves07) | |||
 |
 |
|||
| Un étonnant push-pull de 6L6 sur un schéma d'Yves07 | Une infidélité aux tubes: l'ampli classe D UcD180. Prévu pour piloter mes HP de grave TAD TL1601a. 2 x 90W. |
|||
 |
 |
|||
| Ampli SRPP de KT90. Peu courant.. Il utilise des transformateurs toriques d'alimentation comme transfos de sortie. (Le schéma) De part et d'autre: le lecteur CD Leedh CD-F1 et la platine vynile Thorens TD125 |
Nouvel ampli SE de tubes 845B équipé de transfos de sortie Lundahl LL1691. Un must! (Le schéma) (Détails du montage) Cet ampli date de 2007. Un second exemplaire a été réalisé en 2011. Il est équipé d'indicateurs de modulation russes IN13 au lieu des tubes EM84 du premier ampli. (Le schéma). Mai 2013, deux nouveaux exemplaires ont vu le jour. Cet ampli arrive à bluffer tous mes visiteurs audiophiles! C'est vraiment dans sa catégorie le meilleur amplificateur que j'ai pu réaliser. Le schéma n'a subi que de toutes petites modifications. |
|||
 |
 |
|||
| Le nouvel ampli (décembre 2008) à bases de tubes HF type QQE06-40. |
Autre vue de l'ampli PP de QQE06-40 | |||
 |
 |
|||
| Autre vue de l'ampli PP de QQE06-40 | Le schéma de l'ampli PP de QQE06-40 Le schéma de l'alimentation |
|||
 |
 |
|||
| Pour mon casque Sennheiser HD650, j'ai monté un amplificateur parfaitement adapté. Le son est somptueux! |
Le schéma de l'ampli casque, avec son alimentation. Très classique, j'ai cependant décidé de chauffer le tube 6080 en alternatif. Il n'y a pas le moindre bruit de fond... |
|||
 |
 |
|||
| Pour accompagner ma platine Thorens TD124, j'ai réalisé ce préamplificateur phono indépendant pour cellule MM. Pour pouvoir utiliser une cellule MC, il faut intercaler un transformateur ou un "pré-préampli" adapté. |
Ma platine Thorens TD124 Le schéma du préamplificateur phono. Largement inspiré du circuit RCA bien connu, je l'ai fait suivre d'un solide buffer. L'alimentation est très soignée, le niveau de bruit de fond très bas. Pour les amateurs qui voudraient le monter et qui auraient du mal à approvisionner certains tubes, voici une version plus classique. |
|||
 |
 |
|||
| Le dernier ampli en date (2009), un push-pull de petite puissance (10 watts) équipé de tubes 6V6GT. Le schéma est inspiré de celui paru dans les "Cahiers de l'audiophile" (NRDS n° 252) sous la plume de Yannick Mahé. Les transformateurs de sortie sont des DA17, conçus par Yves07 et fabriqués par érato (Voir forum Audiyofan ) |
Le schéma du push-pull 6V6. J'ai opté pour un redressement hybride (diodes + valve GZ34). Il n'y a pas de contreréaction globale. Cet ampli est particulièrement à l'aise sur des enceintes munies de hauts-parleurs large bande, des Supravox T215 SRTF vintage dans mon cas. |
|||
 |
 |
|||
| Un amplificateur push-pull de KT77 d'environ 40W (2009). Son étage d'entrée est constitué d'un différentiel de pentodes EF184 suivi d'un cathode-follower utilisant un tube 12BH7. Le schéma du PP KT77 |
Les essais d'écoute de l'ampli KT77. Sa particularité: il est muni de réglages de bias sur le dessus, ainsi que de galvanomètres qui rendent le réglage enfantin. Ceci permet de monter d'autres tubes de puissance: EL34, KT66 |
|||
 |
 |
|||
| Juillet 2010, un petit nouveau, un push-pull de triodes 6B4G. L'étage d'entrée-déphaseur est, comme sur le PP de KT77, formé d'un amplificateur différentiel de tubes EF184. Un premier étage avec un tube 12BH7, déconnectable, permet l'utilisation de sources à faible niveau de sortie. |
Le schéma du PP de 6B4G. Cet ampli développe une puissance d'environ 15 watts, ce qui est pratiquement le maximum pour ces tubes. NB: j'ai utilisé des équivalents russes 6S4S (ou 6C4C), et des 6J51P pour les tubes d'entrée au lieu des EF184. |
|||
 |
 |
|||
| Et courant 2012, un push-pull de tubes ECL86 sur un schéma original d'Yves07. |
L'ampli ECL86 vu de dessus. | |||
 |
 |
|||
| Eté 2012. Ayant trouvé dans le commerce un boitier tout fait et parfaitement convenable (juste des perçaces à faire), j'ai monté un préamplificateur à tubes simple, mais de grande qualité. |
L'intérieur du préamplificateur. Un étage phono directement inspiré du célèbre schéma RCA qui date de plus de 50 ans, mais qui reste excellent, et un étage ligne à faible impédance de sortie. Le schéma du préampli. |
|||
 |
 |
|||
| Ce préampli marche tellement bien que j'ai dû en faire un autre exemplaire, dans un coffret noir cette fois. |
Et aussi un supplémentaire dans un coffret argent | |||
 |
 |
|||
| Bloc mono SE 300B avec son alimentation en coffret séparé | Blocs mono push-pull d'EL156. La puissance efficace est de l'ordre de 50 watts. Le redressement est confié à une valve. | |||
 |
 |
|||
| Bloc stéréo Se 300Bsur le même schéma que le bloc mono ci-dessus. | Et voici un ampli intégré push-pull de KT66 équipé d'un préampli phono à tubes lui aussi. | |||
 |
 |
|||
| Amplificateur intégré SE utilisant des triodes russes 6C41 | Amplificateur push-pull de KT66 version 2014 | |||
 |
 |
|||
| L'achat d'un petit coffret en aluminium sur eBay m'a donné l'idée de ce mini préampli. Malgré sa petite taille, il incorpose un étage préampli phono à tubes inspiré comme sur beaucoup de mes appareils par le célèbre schéma RCA. |
Le mini préampli en essais sur un amplificateur single-ended de KT88. |
| Vue partielle de l'atelier "mécanique" | ||
 |
||
| J'ai cédé ma petite
fraiseuse Proxxon, remplacée à présent par la
fraiseuse Optimum BF20L que l'on aperçoit derrière. A
droite, un petit tour à métaux bien pratique pour usiner
certaines pièces cylindriques. J'utilise aussi (sur la gauche) une perceuse sur colonne (indispensable!), ainsi qu'un combiné cisaille-plieuse en 760 de large (non visible sur la photo). Bref, de quoi fabriquer moi-même la plupart de mes coffrets! Dans une autre partie de l'atelier, une scie circulaire sur table, une rabot-dégau, une défonceuse sous table et quelques autres petites machines qui me permettent de travailler un peu le bois. |
